Zhejiang Hertz Electric Co., Ltd., ustanovljeno leta 2014, je visokotehnološko podjetje, specializirano za razvoj, proizvodnjo, prodajo in poprodajne storitve, ki služi proizvajalcem opreme srednjega in višjega razreda ter integratorjem sistemov industrijske avtomatizacije. Zanašajoč se na visokokakovostno proizvodno opremo in stroge postopke testiranja, bomo kupcem zagotovili izdelke, kot so nizkonapetostni in srednjenapetostni pretvorniki, mehki zaganjalniki in servo krmilni sistemi ter rešitve v povezanih panogah. Podjetje podpira koncept "zagotavljanja najboljših izdelkov in storitev uporabnikom", da bi ustreglo vsakemu kupcu. Trenutno se uporablja predvsem za metalurgijo, kemično industrijo, izdelavo papirja, stroje in druge industrije.
Zakaj izbrati nas
Profesionalna ekipa
Naša ekipa strokovnjakov ima dolgoletne izkušnje v industriji, našim strankam pa nudimo potrebno podporo in svetovanje.
Visokokakovostni izdelki
Naši izdelki so izdelani po najvišjih standardih z uporabo samo najboljših materialov. Zagotavljamo, da so naši izdelki zanesljivi, varni in dolgotrajni.
24H spletna storitev
Telefonska linija 400 je odprta 24 ur na dan. Faks, e-pošta, QQ in telefon so vsestranski in večkanalni za sprejemanje težav strank. Tehnično osebje je 24 ur na dan pripravljeno odgovoriti na težave strank.
Rešitev na enem mestu
Pravočasno zagotovite tehnično podporo v celotnem procesu inšpekcijskega pregleda, namestitve, zagona, prevzema, sprejemnega preizkusa delovanja, delovanja, vzdrževanja in drugih ustreznih tehničnih navodil ter tehničnega usposabljanja v zvezi s pogodbenimi izdelki.

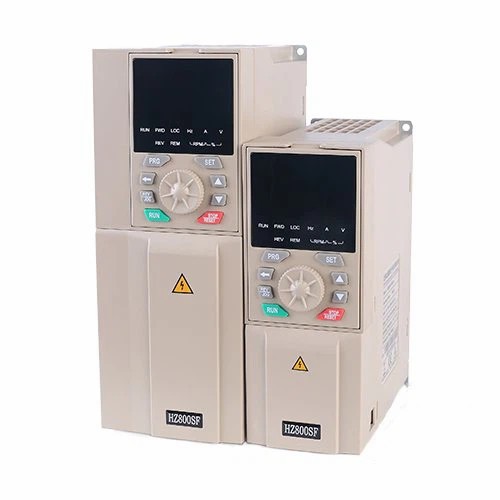

Naš pogon s spremenljivo frekvenco (VFD), zasnovan za natančen nadzor motorja, je vsestranska rešitev, namenjena izboljšanju energetske učinkovitosti in operativne zmogljivosti.
Inverterski pogon omogoča natančen nadzor nad hitrostjo motorja, kar ima za posledico manjšo porabo energije in nižje obratovalne stroške, zaradi česar je okolju prijazna izbira za podjetja.
Frekvenčni pogon za trifazni motor
Visokokakovosten material in prvovrstna tehnologija. Zmogljiva funkcija, brezstopenjski menjalnik. Rednega videza, majhen in lep. Priročno upravljanje in intuitiven digitalni zaslon.
Ta tip VFD se pogosto uporablja v stanovanjskih in majhnih komercialnih okoljih, saj je primeren za motorje, ki delujejo na 120 V moči in ne zahtevajo visoke ravni izhodne moči.
Dodelimo vsakemu posameznemu segmentu 220V in trisegmentnemu vhodu 220V. Ko se uporablja za eno fazo, se lahko vsak drugi segment uporablja kot rezervni vod.
Uporaba naprave za pretvorbo frekvence, vlečnega klimatskega sistema hladilne črpalke, črpalke za hladno vodo, ventilatorja je zelo dobra tehnologija za varčevanje z energijo.
3,7 KW pogon s spremenljivo frekvenco. To je 24 V 150 W brezkrtačni motor z enosmernim menjalnikom s prirobnico 90 x 90 mm. Vgrajen pravokotni menjalnik z utorom za gred 10:1 omogoča hitrost in navor do 300.
5,5 kW pogon s spremenljivo frekvenco. To je 24 V 150 W brezkrtačni motor z enosmernim menjalnikom s prirobnico 90 x 90 mm. Vgrajen čelni menjalnik 5:1 prinaša hitrost in navor na 600 vrt/min in 1,95 Nm (276,14.
Frekvenčni pretvornik je stroj za izmenični tok, ki pretvarja dobavljeno električno energijo v različne frekvence. V poznih osemdesetih letih prejšnjega stoletja je Kitajska začela uporabljati frekvenčni pretvornik.
Kaj je VFD pogon s spremenljivo frekvenco
VFD ali pogon s spremenljivo frekvenco je elektronska naprava, ki se uporablja za krmiljenje AC indukcijskega motorja ali sinhronskega motorja. VFD nadzoruje navor, hitrost in smer motorja, gladko zažene in pospeši motor do želene hitrosti z nadzorovano stopnjo pospeševanja. Upočasnjevanje je tudi nadzorovano, zaviranje pa je na voljo kot opcija. VFD-ji vam omogočajo uporabo enega samega motorja za različne procese in pogoje, ki lahko zahtevajo različne hitrosti.
Prednosti VFD pogona s spremenljivo frekvenco
Izboljšana energetska učinkovitost
Med najbolj prepričljivimi prednostmi VFD-jev je njihova izjemna sposobnost povečanja energetske učinkovitosti, kar posledično zmanjša stroške energije. Motorji običajno predstavljajo znaten delež porabe energije, zlasti v industrijskih obratih. VFD-ji priskočijo na pomoč s spretnim uravnavanjem hitrosti motorja, zlasti kadar motor ne zahteva moči s polnim plinom ali doslednega tempa.
Zmanjšanje padca napetosti
Napetostni padci, za katere so značilni prehodni padci napetosti, pogosto pestijo industrijska okolja in se pogosto pojavljajo med aktiviranjem precejšnjih vodov AC motorja. Ti padci so lahko škodljivi za občutljivo opremo, kot so računalniki in senzorji. VFD-ji zaobidejo to težavo tako, da zaženejo motor pri ničelni napetosti in jo od tam postopoma povečujejo.
Nadzorovan začetni tok
VFD-ji ponujajo še eno pero v svoji kapici z učinkovitim upravljanjem zagonskega toka. Imajo sposobnost zagona motorjev pri ničelni napetosti in frekvenci, kar ne le zmanjša obrabo motorjev, ampak tudi podaljša njihovo življenjsko dobo, kar zmanjša potrebo po pogostem vzdrževanju in popravilih.
Zaščita opreme
Še en izjemen vidik VFD-jev je njihova sposobnost prilagajanja in omejevanja navora, s čimer zagotavljajo, da si motorji ne upajo prekoračiti svojih varnih meja navora. Ta proaktivni ukrep ščiti stroje in opremo, preprečuje škodo in morebitne motnje v proizvodnji.
Natančna kontrola procesa
Na področju industrijske proizvodnje se VFD-ji izkažejo za neprecenljive za optimizacijo proizvodnih procesov, saj omogočajo natančno nastavljen nadzor nad hitrostmi motorja. VFD-je je mogoče programirati za delovanje motorjev pri idealnih hitrostih ali zaustavitev na vnaprej določenih položajih, s čimer po natančnosti prekaša druge metode krmiljenja motorja. Poleg tega je veliko VFD-jev mogoče upravljati na daljavo, kar ponuja večjo prilagodljivost.
Zmanjšanje hrupa
VFD-ji sicer niso njihov glavni namen, vendar služijo zmanjšanju ravni hrupa v okolju z delovanjem motorjev pri nižjih hitrostih. Ta funkcija je še posebej uporabna v industrijskih okoljih, kjer nižje ravni okoljskega hrupa prispevajo k izboljšanim delovnim pogojem in bolj gladki komunikaciji v tovarni. Ta majhna, a pomembna izboljšava ustvarja ugodnejše delovno okolje.
VFD deluje tako, da sprejme izmenični tok pri frekvenci 60 Hz, ga pretvori v enosmerni tok (DC) prek usmerniškega vezja in ga pošlje skozi vodilo DC za nadaljnje filtriranje napetosti. Nato moč doseže pretvornik, ki ustvarja impulze enosmerne energije, ki delujejo kot izmenični tok. Utripajoča narava izhoda dovolj posnema AC moč, da ustvari pravilne indukcijske procese, potrebne za vrtenje rotorja motorja.
Ker je enosmerni tok lažje nadzorovati napetost in frekvenco, njegova uporaba namesto pravega izmeničnega toka omogoča VFD sprotno prilagajanje električnega napajanja. Serija tranzistorjev, zlasti bipolarni tranzistor z izoliranimi vrati (IGBT), omogoča ročni ali samodejni nadzor nad izhodno močjo in posledičnim delovanjem črpalke EDDY. Moč se zlahka poveča na črpalko za blato pod velikimi obremenitvami in nato spet upade, ko mine blokada ali se spremeni tekstura gnojevke ali blata, ki se črpa.
Ključne značilnosti pogona s spremenljivo frekvenco VFD
Ocena toka neprekinjenega delovanja:To je največji RMS tok, ki ga frekvenčni pretvornik lahko varno prenese v vseh pogojih delovanja pri fiksni temperaturi okolja (običajno 40 [stopinj] C). Sinusni tokovi obremenitve krogle motorja morajo biti enaki ali manjši od te vrednosti.
Ocena preobremenitvenega toka:To je inverzna ocena časa/toka, ki je največji tok, ki ga lahko proizvede pretvornik s spremenljivo frekvenco v danem časovnem okviru. Tipične vrednosti so od 110 % do 150 % nadtoka za 1 minuto, odvisno od proizvajalca. Višje nazivne vrednosti toka je mogoče doseči s predimenzioniranjem frekvenčnega pretvornika. Ta ocena je zelo pomembna pri dimenzioniranju frekvenčnega pretvornika za tokove, ki jih potrebuje motor za odklopni navor.
Omrežna napetost:Kot pri vsakem krmilniku motorja je treba določiti delovno napetost. Pretvorniki s spremenljivo frekvenco so zasnovani za delovanje pri neki nazivni napetosti, kot je 240VAC ali 480VAC, z dovoljenim nihanjem napetosti plus ali minus 10 %. Večina zaganjalnikov motorjev bo delovala nad to 10-odstotno variacijo, frekvenčni pogoni pa ne bodo in bodo šli v zaščitni izklop. Za vsako aplikacijo je zelo priporočljivo zabeležiti odčitek napetosti odstopanj električne energije.
Vrste VFD pogona s spremenljivo frekvenco
VFD-ji za krmiljenje voltov/hercev (V/Hz).
Najprej imamo VFD-je za krmiljenje voltov/hercev (V/Hz). Ti VFD krmilijo frekvenco moči, ki se dovaja motorju. So preprosti, a zelo učinkoviti in se uporabljajo v večini običajnih aplikacij.
Brezsenzorski vektorski krmiljeni VFD-ji
Sledi brezsenzorski VFD z vektorskim nadzorom. Ti so naprednejši od pogonov V/Hz. Ohranjajo lahko stalen navor brez uporabe povratnega senzorja, zaradi česar so primerni za aplikacije, ki potrebujejo nekoliko več natančnosti.
Flux Vector Control VFD-ji
Nazadnje imamo VFD-je za nadzor vektorskega toka. Ti so najboljši, ko gre za natančno krmiljenje. Zagotavljajo natančen in hiter nadzor hitrosti in navora motorja, kar je idealno za kompleksne in zahtevne aplikacije.
Uporaba VFD pogona s spremenljivo frekvenco
Filtrirni sistemi za bazene
VFD se lahko uporabljajo v filtrirnih sistemih notranjih bazenov za povečanje čistoče. VFD, ki se uporabljajo v sistemih za filtriranje notranjih bazenov, lahko pomagajo zmanjšati porabo električne energije z enostavnim spreminjanjem količine vode po potrebi. Za filtriranje vode je potrebnih 40 % energije, ki jo porabijo bazeni. Črpalka, ki uporablja VFD, lahko pomaga pri recikliranju vode tako, da jo črpa v filtrirni sistem.
Črpalke za dvig tlaka
Komercialne ali velike zgradbe, kot so hoteli, zahtevajo dovolj visok pritisk vode, da doseže vse enote, vključno s kopalnicami in prhami, z uporabo črpalke za dvig tlaka. VFD-ji so lahko boljša alternativa ventilom za regulacijo tlaka, saj imajo boljše prihranke energije in odpravljajo stroške vzdrževanja.
HVAC sistemi
VFD se že desetletja uporabljajo v sistemih HVAC. Tradicionalno so se uporabljali za modulacijo zmogljivosti, v zadnjih letih pa so jih uporabljali tudi za uravnoteženje ventilatorjev in črpalk, spremljanje opreme in porabo energije opreme za rezanje pri pogojih največje obremenitve. VFD lahko pomagajo zmanjšati obrabo komponent sistemov HVAC, saj potrebujejo manj energije za zagon motorja, s čimer se zmanjša obremenitev komponent.
Proizvodnja
V predelovalni industriji se VFD-ji uporabljajo v tekočih trakovih, ekstruderjih in različnih strojih za zagotavljanje natančnega nadzora nad hitrostjo in navorom. To izboljša kakovost proizvodnje, zmanjša obrabo mehanskih delov in poveča energetsko učinkovitost.
Čiščenje vode in odpadne vode
VFD so ključnega pomena pri nadzoru hitrosti črpalk v čistilnih napravah za vodo in odpadne vode. Pomagajo uravnavati pretok in tlak vode, optimizirajo porabo energije in zmanjšajo mehanske obremenitve črpalk med zagonom in delovanjem.
Kmetijstvo
V kmetijskih aplikacijah se VFD uporabljajo v namakalnih sistemih, sušilnicah za zrnje in prezračevalnih sistemih v hlevih in rastlinjakih. Z nadzorovanjem hitrosti motorja VFD-ji optimizirajo pretok vode in zraka, zmanjšajo porabo energije in izboljšajo življenjsko dobo opreme.
Komponente VFD pogona s spremenljivo frekvenco
Pretvornik
Pretvornik ali AC vhodni usmernik pomaga pretvoriti AC napetost v enosmerno napetost. Pretvornik je sestavljen iz več diod, ki so med seboj povezane vzporedno in omogočajo tok samo v eno smer. Električna energija, ki teče skozi pretvornik, kroži, dokler se ne pretvori v grobo enosmerno napetost.
DC povezava
DC Link je filtrirni del, sestavljen iz filtrskih induktorjev in kondenzatorjev. Namen DC Link je zgladiti valovito enosmerno napetost, pridobljeno iz usmerniškega vezja v prejšnjem koraku. Filtrirani izhod se nato napaja na vhod pretvornika.
Inverter
Namen pretvornika je pretvoriti izhod enosmernega vmesnega toka, ki je filtrirana enosmerna napetost, nazaj v izmenični. Pretvornik se uporablja za krmiljenje spremenljive napetosti in izhodne frekvence motorja. Inverter je sestavljen iz stikal IGBT, ki so povezana v parih za nadzor električnega toka. To je običajno povezano z logičnim krmilnikom, ki operaterju omogoča vmesnik in prilagajanje napetosti motorja. S krmiljenjem poti električnega toka z impulzno-širinsko modulacijo se lahko proizvede izmenična napetost iz vira enosmernega toka.
Uporabniški vmesnik
Za doseganje optimalne porabe energije ali varčevanje z energijo je potreben uporabniški vmesnik za konfiguracijo VFD. Uporabniški vmesnik je nadzorna plošča, ki je povezana z VFD, kar omogoča ročni uporabniški vnos. Te segajo od tipkovnice do LCD zaslonov na dotik. Novejši sistemi ponujajo brezžične nadzorne plošče Bluetooth.
Kontrolna logika
Uporabniško določeno nastavitev nato interpretira krmilna logika. To je programska oprema, ki je potrebna za VFD komunikacijo z uporabniškim vmesnikom in povratno napravo na motorju. Programska oprema običajno temelji na diagramu stanja, ki sledi nizu zaporedij pred dokončanjem naloge od začetka do konca. To omogoča, da je VFD popolnoma avtomatiziran.
Dejavniki, ki jih je treba upoštevati pri izbiri VFD pogona s spremenljivo frekvenco
Prva odločitev, ki jo je treba sprejeti pri izbiri VFD, je, da se prepričate, da lahko pogon prenese trenutne zahteve motorja. Na ploščici z imenom motorja preverite zahteve glede toka polne obremenitve, nato pa poiščite pogon, ki je ocenjen za vsaj toliko toka. Če pogon napajate z enofaznim napajanjem, se prepričajte, da uporabite nazivne vrednosti pogona za enofazno napajanje. Frekvenčni pretvorniki so znatno zmanjšani za enofazno delovanje.
Velikost VFD je treba izbrati na podlagi največjega toka motorja pri največjem povpraševanju in ne na podlagi konjskih moči motorja. Stalni zagon, zaustavitev in dinamične obremenitve vplivajo na elektroniko znotraj VFD veliko bolj kot učinek, ki ga imajo na lokalno napajalno vodilo in polnapetostni zaganjalnik motorja. Zato je treba uporabiti najvišji tok povpraševanja.
Izbirate lahko med spremenljivim navorom (VT) in konstantnim navorom (CT) ter ločenimi ocenami za vsakega. Uporabite ocene VT za ventilatorje in črpalke ali si oglejte ocene CT za tekoče trakove in splošno krmiljenje stroja. Pomembno je poznati vrsto aplikacije, ker so specifikacije pogona ustrezno organizirane. Če niste prepričani, katerega uporabiti, je priporočljivo, da izberete CT.
Nadmorska višina, na kateri uporabljate svoj VFD, prav tako vpliva na hlajenje. Z naraščanjem nadmorske višine postaja zrak manj gost. To zmanjšanje gostote zraka zmanjša hladilne lastnosti zraka. Večina VFD je zasnovanih za delovanje s 100 % zmogljivostjo na nadmorskih višinah do 1000 m. Če ste na višji nadmorski višini, mora biti pogon prevelik, da nadomesti zmanjšanje hlajenja.
Želite najnižjo nosilno frekvenco, ki jo vaš motor prenese. Večino časa bo privzeta nosilna frekvenca delovala dobro, če pa morate zmanjšati zvočni hrup, odvajanje toplote ali porabo energije, se prepričajte, da lahko spremenite nosilno frekvenco za pogon.
Določanje pravilne velikosti VFD vključuje več računskih metod za zagotovitev, da VFD lahko obvlada zahteve motorja. Osnovna uporabljena formula je: velikost VFD (kW)=moč motorja (kW) x servisni faktor. Servisni faktor se običajno giblje od 1,1 do 1,5, kar upošteva nepričakovano povečanje obremenitve in zagotavlja zanesljivost. Na primer, če imate motor z nazivno močjo 10 kW in izberete servisni faktor 1,2, bi bila zahtevana velikost VFD vsaj 12 kW. To zagotavlja, da lahko VFD prenese občasne konice obremenitve brez pregrevanja ali okvare.
Poleg tega je ključnega pomena preveriti, ali se nazivni tok VFD ujema z amperi polne obremenitve motorja (FLA). To vključuje preverjanje imenske tablice motorja glede FLA in zagotavljanje, da VFD lahko dovaja ta tok v vseh pogojih delovanja. Naprednejši izračuni lahko upoštevajo dejavnike, kot je harmonično popačenje, ki lahko vpliva tako na napajanje kot na motor. Harmoniki so še posebej pomembni pri velikih ali občutljivih napravah, kjer lahko povzročijo težave s kakovostjo električne energije in poškodbe opreme.
Uporaba orodij proizvajalca ali spletnih kalkulatorjev lahko poenostavi ta postopek določanja velikosti. Ta orodja upoštevajo podrobne vhodne parametre, kot so moč motorja, vrsta obremenitve in okoljski pogoji, ter zagotavljajo prilagojena priporočila. Ta pristop pomaga zagotoviti, da je izbrani VFD primeren za specifično uporabo, s čimer se poveča učinkovitost in zanesljivost.
Kako vzdrževati VFD pogon s spremenljivo frekvenco
Redno čiščenje
Industrijska in komercialna območja imajo v zraku veliko prahu in smeti, ki se lahko naberejo nad VFD in negativno vplivajo na njegovo delovanje. Da bi se temu izognili, je treba zagotoviti redno čiščenje VFD ne glede na vrsto šasije VFD. Hladilno telo in ventilatorji morajo biti vedno čisti. Periodično čiščenje VFD-jev je mogoče izvesti z brisanjem, čiščenjem in zračnim brizganjem kopičenja iz njih.
Vzdrževanje temperature
Še en pomemben nasvet, ki ga je treba upoštevati za vrhunsko vzdrževanje VFD-jev, je, da je treba vzdrževati njihovo temperaturo, saj se večinoma uporabljajo v kompaktnih prostorih, kjer so vročinski skoki običajna stvar. Da bi ohranili njihovo optimalno temperaturo, pa je treba zagotoviti ustrezno kroženje zraka. Prav tako je treba namestiti sisteme za nadzor temperature.
Redni vizualni pregledi
Drug proaktiven pristop k vzdrževanju VFD-jev so redni vizualni pregledi. Vzdrževalno osebje z osnovnim znanjem o teh krmilnikih jih mora tedensko vizualno pregledati, da ugotovi morebitne vidne napake. Nekateri ključni pregledi, ki jih je treba upoštevati, vključujejo delovanje sistemov za hlajenje prostorov, kablov iz optičnih vlaken, povezav in zasilnih tokokrogov.
Preprečite prodiranje vlage
Voda in elektrika nista primerna kombinacija v nobenem industrijskem okolju in nič drugače ni s pretvorniki s spremenljivo frekvenco. VFD-ji ne smejo priti v stik z vlago, saj bo to neizogibno povzročilo različne težave, kot so okvare opreme, nepravilno vedenje in korozija. Zato morajo biti VFD-ji suhi.
Nepoškodovane povezave
Naslednji na seznamu nasvetov za vzdrževanje VFD je, da morate zagotoviti tesne povezave. Zaradi nenehnih vibracij so se morda zrahljale električne povezave. Zrahljane povezave bodo povzročile neenakomerno delovanje krmilnika.
Naša tovarna
Zhejiang Hertz Electric Co., Ltd., ki temelji na tehnologiji močnostne elektronike, tehnologiji motornega pogona in krmiljenja ter se opira na napredno proizvodno opremo in strog postopek testiranja, strankam nudimo nizkonapetostne in srednjenapetostne frekvenčne pretvornike, mehke zaganjalnike in servo krmiljenje. sistemov in povezanih industrijskih rešitev.
